Kulový ventil je typ ventilu používaný k regulaci průtoku tekutin potrubím řízením velikosti průtokového kanálu. Na rozdíl od kulových nebo šoupátkových ventilů, které se primárně používají pro ovládání on/off, jsou kulové ventily speciálně navrženy pro regulaci průtoku a škrcení. Název ventilu je odvozen od jeho kulovitého tvaru těla, které je obvykle rozděleno vnitřní přepážkou pro směrování tekutiny ventilem.
Kulové ventily jsou široce používány v aplikacích, kde je nezbytná přesná kontrola průtoku kapaliny, a jsou účinné ve vysokotlakých i nízkotlakých systémech.
-
![Kovaný ocelový glóbus]()
Kovaný ocelový glóbusKovaný ocelový glóbus ventil je typ ventilu, který otevírá nebo zavírá průchod tekutin otáčením nebo zvednutím jádra ventilu (Disk ventilu).Více -
![Americký standardní kovaný ocelový svařování uzavírací ventil]()
Americký standardní kovaný ocelový svařování uzavírací ve...Americký standardní kovaný ocelový svařování zavřený ventil je vysoce výkonný ventil.Více -
![Odvzdušňovací ventil]()
Odvzdušňovací ventilOdvzdušňovací ventil je jedním z klíčových zařízení v potrubním systému, který se používá hlavně k účinnému řízení toku tekutin, když je systém vypuštěn nebo vyprázdněn, což zajišťuje bezpečnost aVíce -
![Hydraulický nouzový uzavírací ventil]()
Hydraulický nouzový uzavírací ventilHydraulický nouzový uzavírací ventil je bezpečnostní ventil používaný hlavně ve zkapalněných skladovacích stanicích ropného plynu a kapalinách a plynných potrubích, aby se zajistilo, že tekutina můžeVíce -
![Plynový nouzový uzavírací ventil]()
Plynový nouzový uzavírací ventilPlynový nouzový uzavírací ventil, známý také jako plynový elektromagnetický ventil, je bezpečnostní pohotovostní zařízení používané v plynových potrubích.Více -

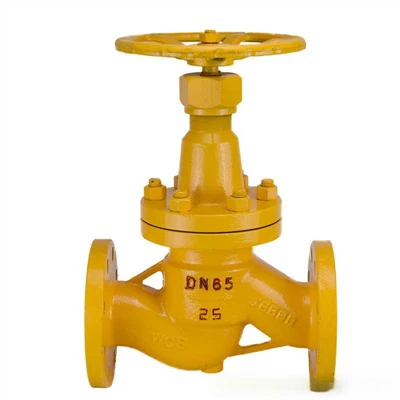

![Vypínací ventil plynu]()
Vypínací ventil plynuVypínací ventil plynu je zařízení ventilu používané k řízení toku plynu, široce aplikovaného v městském plynu, zemním plynu, kapalném amoniaku, zkapalněném plynu a jiných potrubních systémech, jakožVíce -
![Vnitřní závitový plunční ventil]()
Vnitřní závitový plunční ventilVnitřní závitový ventil pro plunžru je typ ventilu, který řídí tok tekutin pohybem pístu nahoru a dolů v těle ventilu otočením rukojeti nebo ovladače.Více -
![Valve pod přírubovým písem]()
Valve pod přírubovým písemValve s přírubovým písem je typ ventilu používaného v potrubí, hlavně sestávající z tělesa ventilu, krytu ventilu, ventilu, písem, těsnicí kroužky a ruční koloVíce -
![Vyfukovací ventil typu rukávu]()
Vyfukovací ventil typu rukávuVyfukovací ventil typu rukávu je ventil vyvinutý z brány, který si uvědomuje hlavně otevření a zavírání otáčením ozubeného kola o 90 stupňů, aby se zvednul ventilovou tyč.Více -
![Ventil škrticí klapky Globe]()
Ventil škrticí klapky GlobeVentil Throttle Globe Ventive je typ ventilu používaného k řízení průtoku tekutin, široce aplikovaných v polích ropy, zemního plynu, uhelného plynu, zkapalněného ropného plynu, rafinace, letišť,Více -
![Nízkoteplotní glóbus ventil]()
Nízkoteplotní glóbus ventilNízkoteplotní globe ventily jsou speciálně navrženy pro použití v prostředí s nízkou teplotou a jsou široce používány v polích s přísnými požadavky na kontrolu nízkoteplotních tekutin.Více -
![Kování ocelového nízkoteplotního glólového ventilu]()
Kování ocelového nízkoteplotního glólového ventiluKování ocelové nízkoteplolové glóby ventilu je vysokotlaký ventil určený pro nízkoteplotní prostředí, který se používá hlavně k odříznutí a připojení média v potrubí.Více
Klíčové vlastnosti řady Globe Valve
Design a konstrukce:
- Tvar těla:Tělo kulového ventilu je obvykle kulovitého nebo kulovitého tvaru s vnitřní přepážkou nebo přepážkou, která vytváří dvě průtokové cesty: jednu od vstupu k sedlu ventilu a druhou k výstupu.
- Brána/Disk:Hlavní součástí kulového ventilu je kotouč (nebo šoupátko), který se pohybuje vertikálně a otevírá nebo uzavírá průtokovou cestu. Poloha disku vzhledem k sedlu určuje průtok.
- Sedadlo:Sedlo ventilu, obvykle vyrobené z pružného materiálu, jako je kov nebo elastomer, poskytuje těsnicí povrch proti kotouči, aby zastavil průtok, když je ventil uzavřen.
Operace:
Kulové ventily se typicky ovládají otáčením ručního kola nebo ovladače, který zvedá nebo spouští kotouč. Kotouč je při zavření přitlačen k sedlu a vytváří těsné těsnění.
Mechanismus regulace průtoku je dosažen nastavením polohy disku. Čím více se disk otevře, tím větší bude průtoková dráha, která umožní průchod většímu množství tekutiny.
Regulace průtoku:
Na rozdíl od šoupátkových ventilů, které jsou určeny pro provoz on/off, se kulové ventily primárně používají pro škrcení nebo regulaci průtoku. Poskytují přesné ovládání nastavením velikosti průtokového otvoru.
Kulové ventily nejsou tak účinné pro plně otevřené nebo plně uzavřené operace kvůli většímu poklesu tlaku ve srovnání s jinými typy ventilů, ale jsou ideální pro aplikace, kde je vyžadována modulace průtoku.
Typy řady kulových ventilů
Standardní kulový ventil
Jedná se o nejběžnější typ, který se používá pro regulaci průtoku a řízení v univerzálních aplikacích.
Úhlový kulový ventil
Vstup a výstup ventilu jsou orientovány pod úhlem, což pomáhá minimalizovat pokles tlaku v určitých aplikacích a často se používá v parních systémech.
Dvousedlový kulový ventil
Tato konstrukce má dvě sedla a kotouče, které zlepšují těsnicí a průtokové vlastnosti. Tyto ventily jsou účinnější při snižování opotřebení sedel a zajišťují časem lepší utěsnění.
Kulový ventil se vzorem Y
Vstup a výstup jsou uspořádány do tvaru "Y", což snižuje odpor proudění a tlakovou ztrátu. Tato konfigurace je zvláště užitečná v aplikacích s vysokým průtokem a tam, kde je omezený prostor.
Aplikace řady Globe Valve
Kulové ventily se běžně používají v průmyslových odvětvích, kde je nutné přesné řízení průtoku, jako jsou:
Úpravny vody
K regulaci průtoku vody během procesů filtrace a čištění.
Ropa a plyn
Pro řízení toku ropy, plynu a dalších tekutin v operacích proti proudu, uprostřed a po proudu.
Chemické zpracování
K řízení průtoku tekutin v reaktorech, míchání a dalších chemických procesů.
Elektrárny
Pro řízení průtoku páry a vody v kotlích, turbínách a chladicích systémech.
HVAC systémy
V systémech vytápění, ventilace a klimatizace k modulaci průtoku vody nebo páry v topných a chladicích hadech.
Jídlo a nápoje
K regulaci průtoku kapaliny při zpracování a výrobě nápojů, mléčných výrobků a dalšího spotřebního materiálu.
Výhody řady Globe Valve
Přesné řízení průtoku
Kulové ventily jsou vynikající pro škrcení a regulaci průtoku kapaliny, takže jsou ideální pro aplikace vyžadující jemné ovládání.
Těsné vypnutí
Konstrukce kotouče a sedla umožňuje silné utěsnění při zavřeném ventilu, zabraňuje únikům a zajišťuje těsné uzavření.
Odolný
Kulové ventily jsou vyrobeny tak, aby vydržely a odolávaly vysokým teplotám, tlakům a agresivním kapalinám.
Univerzální
Kulové ventily mohou zpracovávat širokou škálu typů kapalin, včetně kapalin, plynů, páry a kalů.
Závěr
Řada ventilů se vztahuje na řadu ventilů speciálně navržených pro regulaci průtoku a škrcení v různých systémech. Kulové ventily se svým kulovým tělem a vertikálně se pohybujícím kotoučem poskytují přesnou kontrolu nad průtokem kapaliny a jsou ideální pro aplikace vyžadující jemné nastavení. I když mohou způsobit vyšší poklesy tlaku a jejich provoz může trvat déle ve srovnání s jinými typy ventilů, jejich schopnost přesně řídit průtok je činí nepostradatelnými v průmyslových odvětvích, jako je chemické zpracování, úprava vody, výroba energie a ropa a plyn.
Jsme známí jako jeden z předních výrobců a dodavatelů série ventilů v Číně. Ujišťujeme vás, že velkoobchodní levné série kulových ventilů z naší továrny. Dobré služby a kvalitní produkty jsou k dispozici.
